电压互感器的基本原理和作用

一、电压互感器的基本原理

电压互感器是一个带铁芯的变压器。它主要由一、二次线圈、铁芯和绝缘组成。当在一次绕组上施加一个电压U1时，在铁芯中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2.改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

二、电压互感器的作用

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪器、继电保护等。

1.将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种二次设备使用。

2.使二次设备与一次高压隔离，保证人身和设备的安全。

高压电器试验的作用和意义

       有关统计，电力系统60%以上的停电事故是由设备绝缘缺陷引起的。设备绝缘的劣化，都有一个发展期，在这个发展期，绝缘材料会发出一些物理、化学信息，这些信息反映出绝缘状态的变化情况。这就需要电气试验人员通过电气试验，了解掌握绝缘情况，以便在故障发展的初期就能够及时准确发现缺陷并处理。电压互感器作为重要的一次设备在电力系统中发挥着重要的作用。保障电压互感器及其二次回路的稳定运行至关重要。

电压互感器感应耐压试验目的

变压器、电磁式电压互感器等桡足类电气设备进行工频耐压试验只能检验七绕组的主绝缘，即绕组与绕组之间、绕组对箱壳和铁芯对地部分的绝缘，而绕组的匝间、层间纵绝缘部分未能受到检验。随着电压等级的提高，线圈类电气设备的匝间绝缘相对比较薄弱，于是对匝间绝缘的烤烟就显得极其重要。因为在额定频率下，施加1.2倍额定电压时，铁芯磁通将达到饱和，励磁电流将急剧增加。故给铁芯施加1.3倍额定值以上的工频激励电压是行不通的，只有提高励磁电源频率来提高绕组匝间电压，才能达到预期的电压(一般感应耐压试验频率为100、150、200Hz，是工频的整数倍，故称为倍频感应耐压试验）。从二次侧施加频率高于工频试验电压，一次侧感应出响应的试验电压，电压分布情况与运行时相同，且高于运行电压，达到了考核电压互感器纵绝缘的目的。

试验仪器设备的选择（三倍频发生器）

一、试验电源频率的选择

       在电压互感器感应耐压试验时，施加在互感器绕组上的试验电压高于运行电压倍数，要满足试验要求使铁芯不过励磁，只能提高试验电源频率，工程中选择三倍频变压器一般就可以满足电压互感器感应耐压试验的要求。

二、三倍频发生器输入电压的选择

       三倍频发生器输入电压高低很关键。输入电压太低，三倍频发生器输出3次谐波含量低，导致输出电压低；输入电压太高，三倍频发生器3次以上谐波高，输出波形变差，输出效率变低。当输入电压不合适时，可使用调压器调节合适的励磁电压。

三、试验电压的选择

电压互感器感应耐压试验时，试验电压频率较高，被试互感器为容性负荷，为了避免“容升”的影响，一般要求试验电压在高压测测量。若在低压侧测量，应考虑“容升”问题，此时低压侧施加的试验电压应按下式计算：

试验前的准备工作

1、了解被试设备现场情况及试验条件

查阅相关技术资料，包括改设备理念试验数据及相关规程等，掌握改设备运行及缺陷情况。

2、试验仪器设备准备

选择合适的三倍频变压器（或变频发生器）、补偿电抗、测试线、温（湿）度计、放电棒、接地线、梯子、安全帽、安全带、电工常用工具、试验临时安全遮拦、标示牌等。

3、办理工作票并做好试验现场安全和技术措施

向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点，明确人员分工及试验程序。

现场试验步骤及要求

（一）试验接线

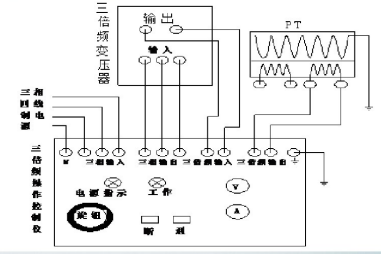

试验时，电压胡噶不能其外壳、铁芯、二次绕组、辅助绕组及一次绕组尾端接地。一般354kV电压互感器可以从二次绕组加压，110kV及以上电压互感器可从辅助绕组施加电压，在辅助绕组加压所需的试验容量比从二次绕组加压时要小，同时电压互感器容量大时可利用二次绕组加补偿电感，也可将二次绕组和辅助绕组串联起来加压效果会更好，电压互感器三倍频感应耐压试验原理接线如图所示：

（二）试验步骤

（1）对电压互感器进行放电，将其高压端接地、拆除所有引。合理布置试验设备，试验设备外壳应可靠接地。油浸式电压互感器、干式电压互感器铁芯须接地。

（2）按图进行接线，接线完毕后，认真检查接线，调整、检查操作箱保护装置，用万用表测量三相电压。

（3）接通三相电源，合上电源开关，从零（或接近于零）开始升压，试验过程中密切观察电流表和电压表的变化情况，观察电压波形是否平滑。升压速度在75%试验电压以前可以是任意的，在75%试验电压开始应以每秒2%试验电压的速率升压至试验电压，开始计时。

（4）耐压结束后，迅速降压到零（或接近于零），然后切断电源。使用放电棒对被试电压互感器放电，拆除试验接线，试验结束。

试验结果分析及试验报告编写

（一）试验结果分析

1、试验标准及要求

感应耐压试验，试验电压频率可以比额定电压频率高，以免铁芯饱和，感应耐压时间应为1min。若试验频率超过两倍频率时，其试验时间可少于1min,并按下式计算，最少15S，即

（二）试验报告单编写

试验报告编写应包括被试设备运行编号、试验时间、试验人员、天气情况、环境温度、湿度、使用地点、电压互感器参数、试验结果、试验结论、试验性质（交接试验、预防性试验）、试验设备的型号、出厂编号、备注栏应写明其他需要注意的内容。
