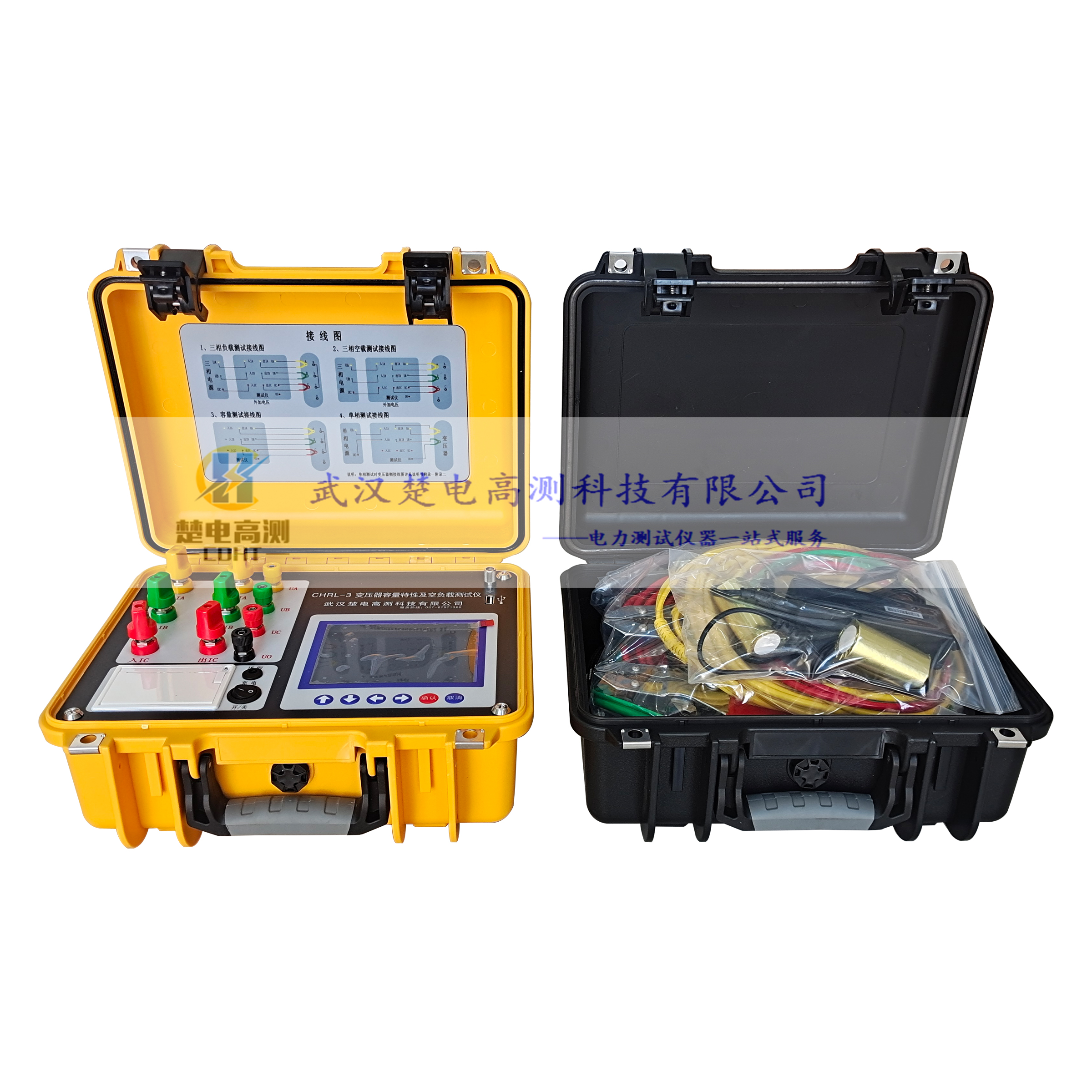

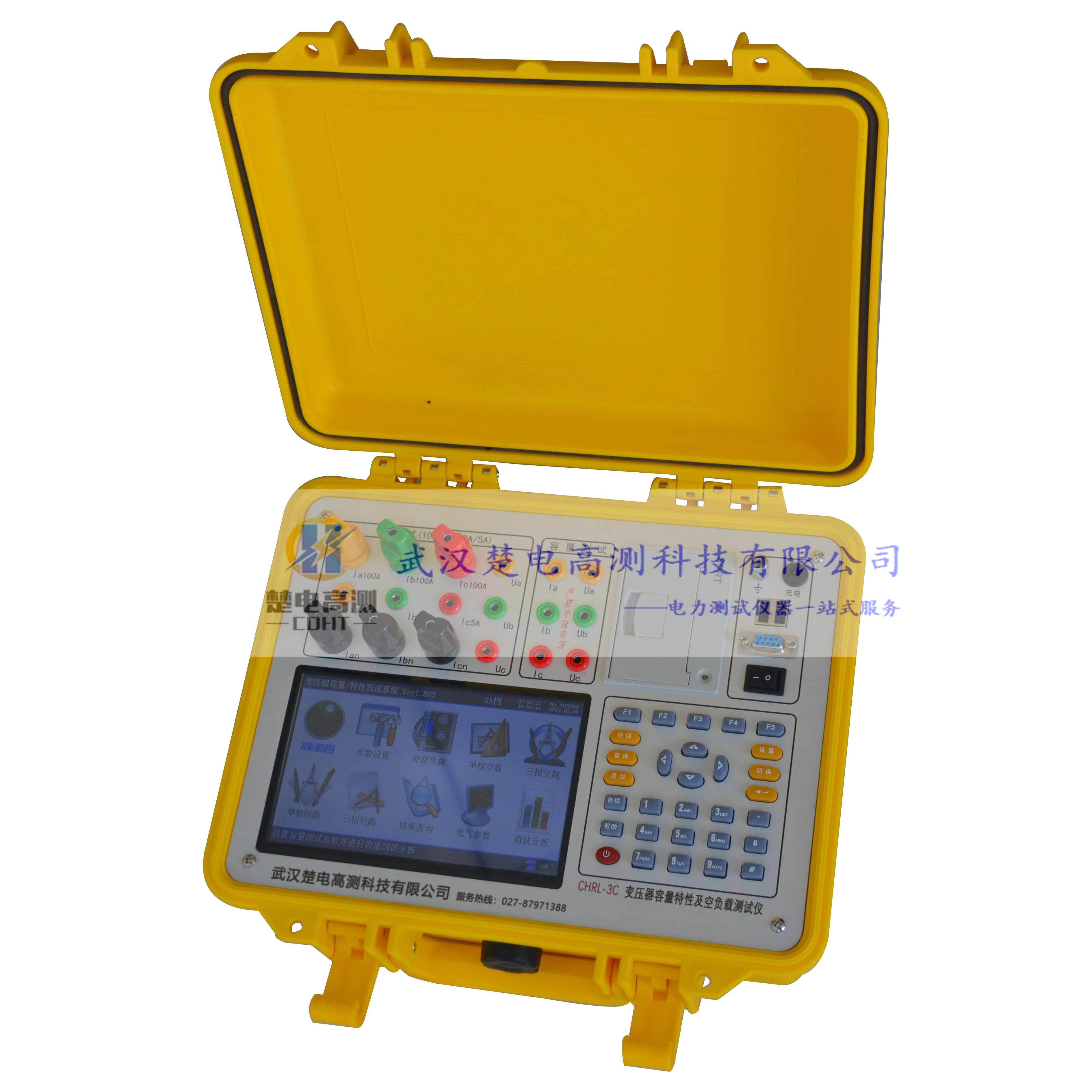

产品简介

CHRL-3系列变压器容量特性及空负载测试仪，是专用于配电电力变压器容量测量、变 压器空载及短路损耗测量的仪器，并具有谐波分析功能，方 便对现场电网质量的分析。该仪器电路设计精巧，思路独 特，仪器内部采用先进的六路同步交流采样及数字信号处理 技术，成功的解决了低功率因数测量及多路信号在市电条件 下同步测量和计算的难题。仪器使用大容量锂电池供电，以 保证仪器的超长使用时间，大大提高工作效率，减轻劳动强 度。

性能特点

◆ 负载损耗的测量 显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温 度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，测试过程中 具有报警自适应提示功能，方便现场用户使用。

◆ 空载损耗的测量 仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变 压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式 配电变压器铁芯的型号。

◆ 单相的测量 可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数 据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载 损耗。

技术指标

◆ 基本测量精度：  电压、电流 ±（读数×0.2%+2字）

◆ 功率 (0.2≤cosφ≤1)  ±（读数×1.0% +2字）

◆ 容量         ±（读数×10%+2字）

◆ 容量测量范围:   30kVA～65000kVA

◆ 电压测量范围：  AC  50V～850V

◆ 电流测量范围：  AC  0.5A～100A

◆ 工 作 温  度：  -10℃～40℃

◆ 环 境 湿  度：  10%～85%

◆ 存 储 温  度：  -20℃～50℃

◆ 外 形 尺  寸:   325×225×125

◆ 重      量:   6kg(不包括测试线)
