产品简介

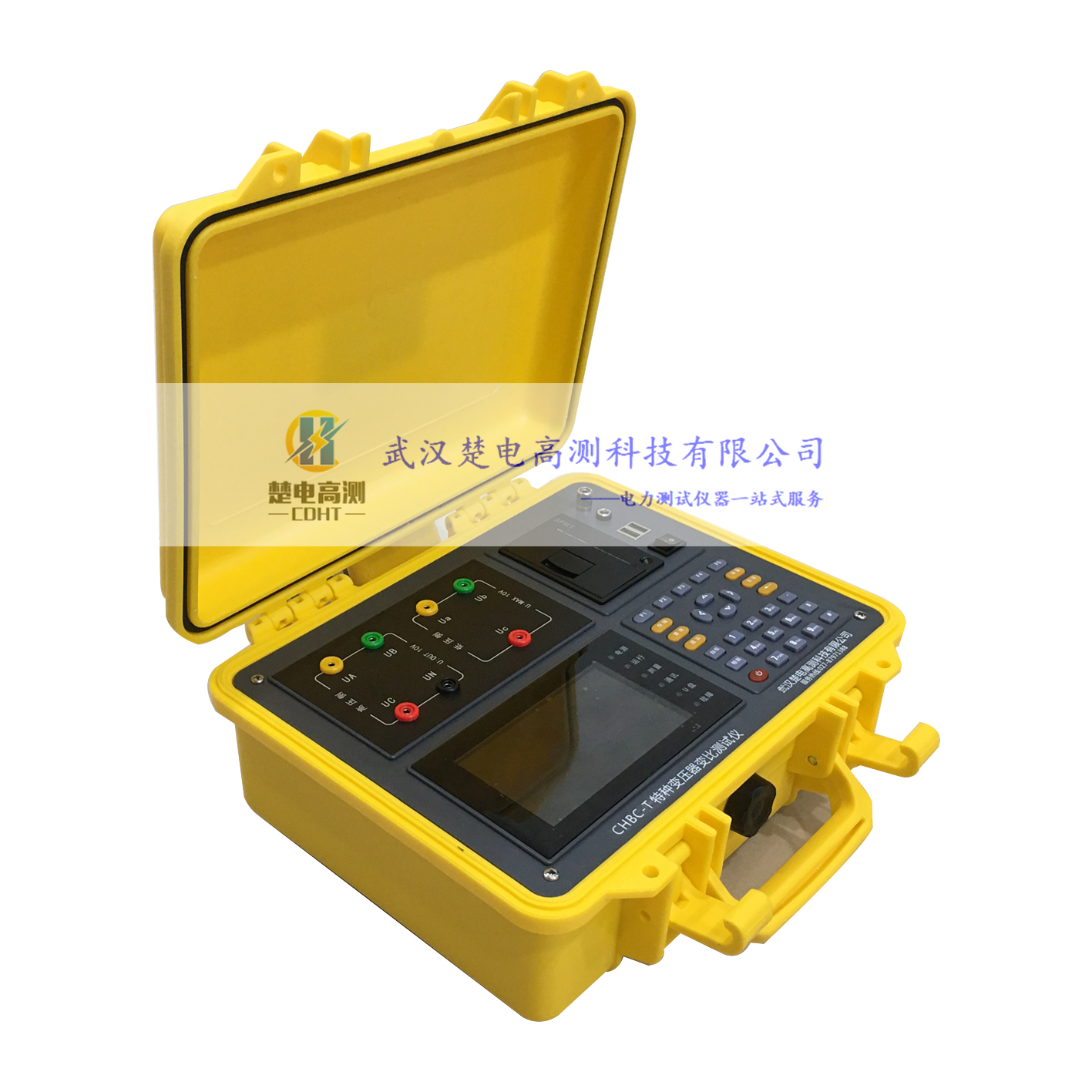

仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。

性能特点

1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

 2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号（0-11等同于1-12）。

 3、相角测量功能：准确测量高、低压侧之间的相位角（0-360°），可以对非整点的变压器进行变比和角度的测量。

 4、六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况。

 5、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量。

 6、分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差。

 7、同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值。

8、抗振性好：军品接插件的使用增强了抗振性能。

9、采用5寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻。

10、仪器自带热敏式高速微型打印机，随时将测试结果打印留存。

11、仪器具备USB接口，可以支持U盘，将存储好的数据文件拷贝到电脑。（数据文件是文本格式，不需要专用软件即可打开）

12、本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。

 13、携带方便：体积小，重量轻。

 14、内部配备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行500次以上的测量。

技术指标

1、变比测量范围：0.9~10000

2、测量速度：35秒内完成三相测试

3、测量精度:高压侧电压的测量精度0.05%

低压侧电压的测量精度0.1%

相角分辨率：0.01°

相角测量精度：0.1°

变比分辨率：0.0001

变比测量精度  0.1%（0.9－200）

               0.2%（200－2000）

               0.3%（2000－10000）

根据用户要求可订制全量程0.1级的设备

4、携带方便、适合野外作业

5、外形尺寸：320×240×130

6、重量：2.6Kg
