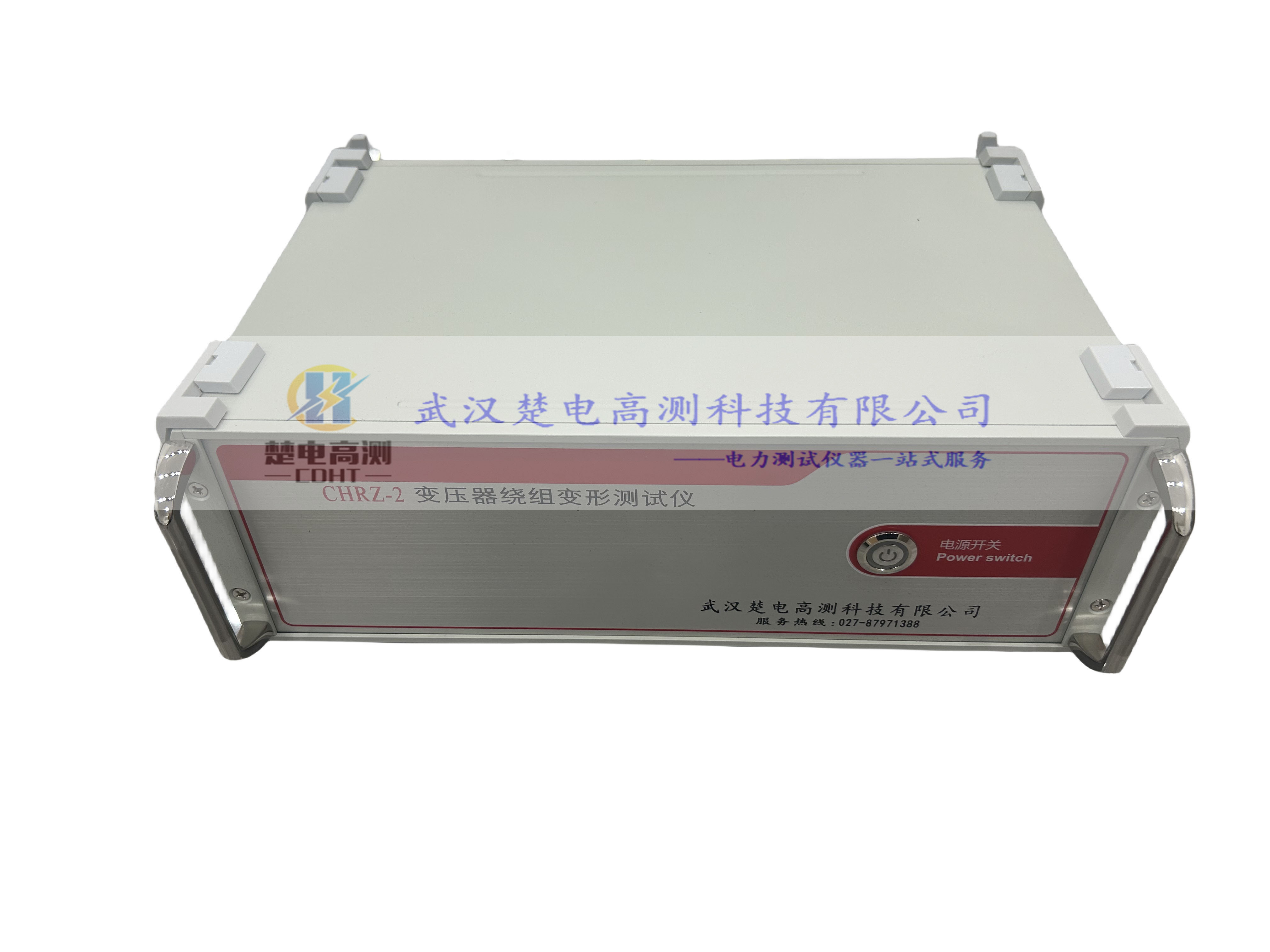

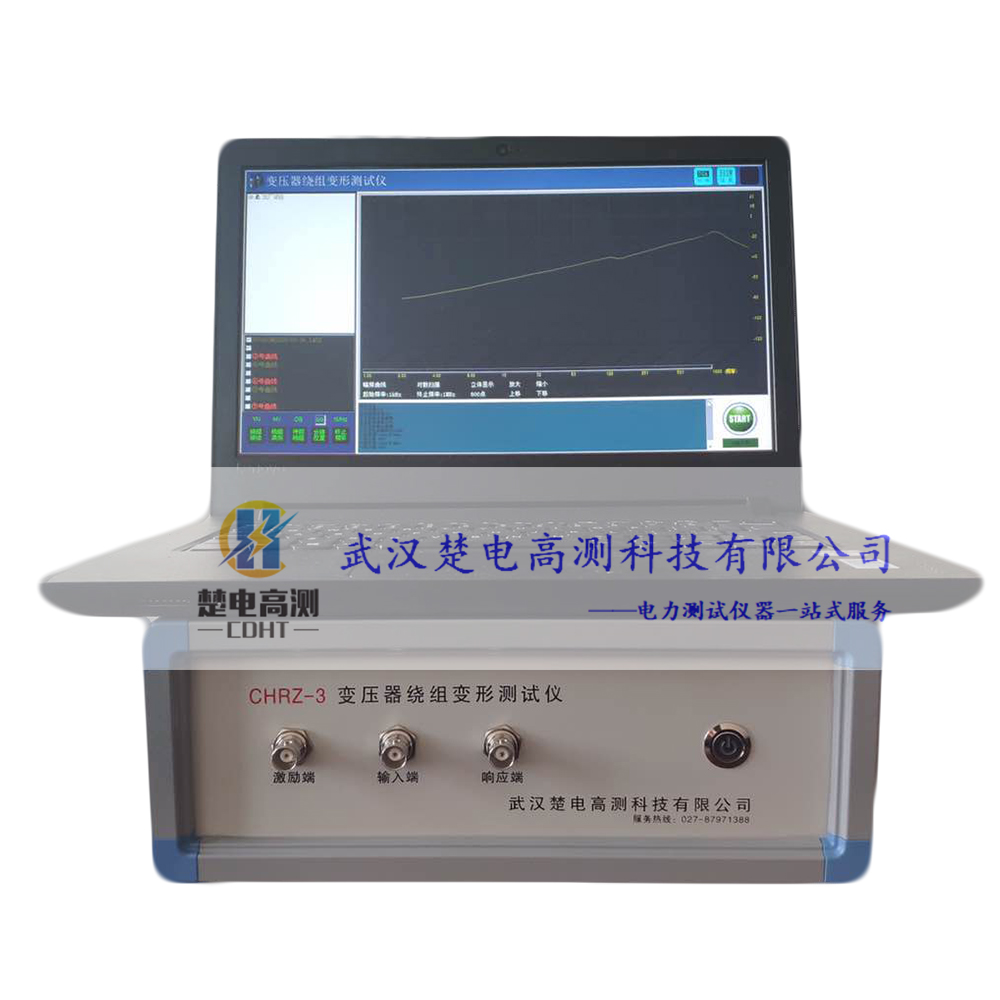

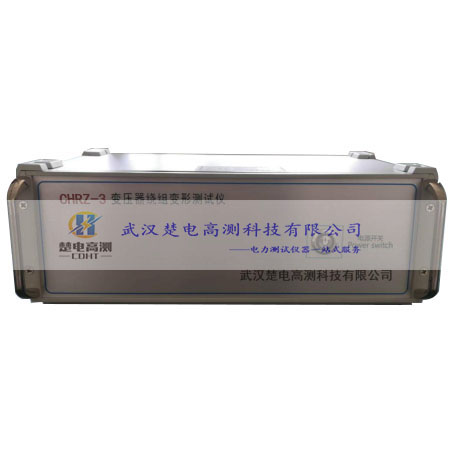

产品简介

变压器绕组变形测试仪根据对变压器内部绕组特征参 数的测量，采用目前世界发达国家正在开发完善的内 部故障频率响应分析(FRA)方法，能对变压器内部故障 作出准确判断。

性能特点

◆ 采集控制采用高速、高集成化微处理器。

◆ 笔记本电脑与仪器之间通信USB接口。

◆ 笔记本电脑与仪器之间通信无线蓝牙接口（选配件）。

◆ 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

◆ 高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。

◆ 信号输出幅度软件调节，最大幅度峰值±10V。

◆ 计算机将检测结果自动分析和生成电子文档(Word)。

◆ 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测 量模式

技术指标

扫描方式：

1．线性扫描分布

扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz

2．分段扫频测量分布

扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

3.数字滤波器带宽(IF Bandwidth)为测量频率的1%。

其他技术参数：

1、幅度测量范围: (-120dB)至(+20dB)

2、幅度测量精度:   0.1dB

3、扫描频率精度:   0.005%

4、信号输入阻抗：  1MΩ

5、信号输出阻抗：  50Ω

6、信号输出幅值：  ±20V

7、同相测试重复率：99.9%

8、测量仪器尺寸(长宽高)300X340X120(mm)

9、仪器铝合金箱尺寸(长宽高)310X400X330(mm)

10、总体重量:10Kg

11、工作电源：单相AC 90-265V，50/60Hz 。
